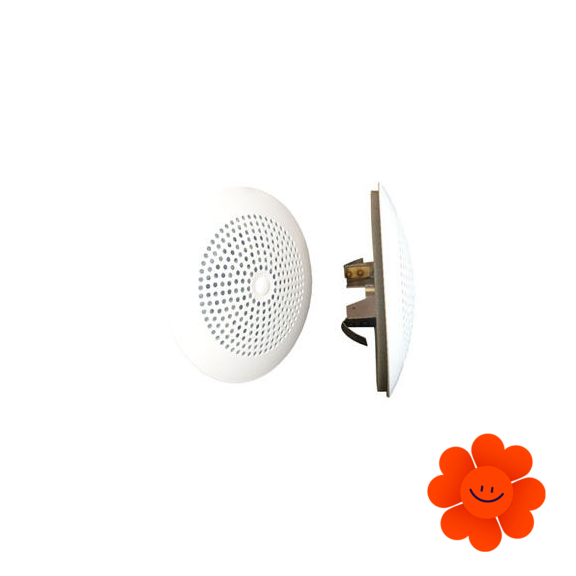

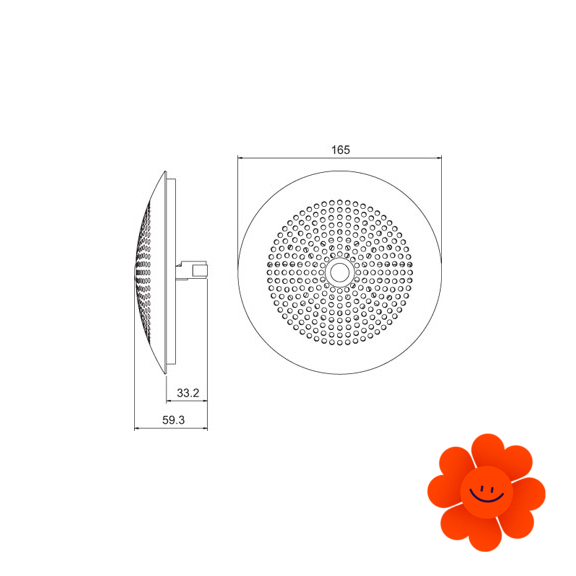

Systemair Elegant VT 125 Luftauslass

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

IGC ist ein rundes Gitter, das für Die Zu- oder Abluft für die Außenmontage dient.

Es ist mit dem Schutznetz aus dem rostfreien Stahl ausgestattet (12x12 mm). Verfügbare Durchmesser ø100-250 mm.

Das Gitter wird aus dem Aluminium hergestellt. Der Lamellenabstand ist 19 mm, die Lamellenneigung ist 35°.

Das Gitter wird an das Rundrohr gesteckt und mit den Schrauben durch die vorbereitete Löcher befestigt.

TST-100 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TSK-100 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

CAP-C-160 ist ein Decken-, Zuluft/Abluft-, Düsendurchlass, der für die Sichtmontage bestimmt ist. Der Düsendurchlass verfügt über den Anschlusskasten mit der Geräuschisolierung (Seitenanschluss). Jede Düse kann selbstständig unter beliebigen Winkel (360°) eingestellt werden. Der Luftauslass eignet sich für die Räume ohne Zwischendecke.

Der Luftauslass CAP-C besteht aus der Frontplatte mit den Düsen und aus einem Anschlusskasten mit der Geräuschisolierung, der über die Klappe und den Anschlussflansch mit der Gummidichtung verfügt. Die Breite des Seitenschlitzes kann im Bereich von 0 bis 20 mm eingestellt werden und damit der Luftvolumenstrom kann erhöht werden. Es ist möglich, das beliebige Luftverteilungsmuster ohne die Erhöhung vom Geräuschpegel, Druckverlust oder die Änderung des Luftvolumenstroms zu schaffen, weil jede Düse selbstständig unter beliebigen Winkel eingestellt werden kann.

CAP-C verteilt die Kalt- oder Warmluft ohne das Auslösen des Luftzugs (VAV). Die maximale Temperaturdifferenz bei der Zuluft von abgekühlter Luft beträgt ΔT=12K.

Das Material des Luftauslasses und Anschlusskastens besteht aus dem weißen verzinkten Stahlblech RAL 9003. Die Düsen bestehen aus dem recyclingfähigen ABS Kunststoff.

Montage
Die Montage wird durch das Aufhängen oder durch die Befestigung gerade in die Decke ausgeübt.

TST-250 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

EFF ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003 Die Größe von EFF 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Das Ventil kann mithilfe des Montagerahmens RFU/RFP oder direkt an das Spirorohr eingebaut werden.

TSR-125 ist ein runder Deckenauslass, der über den integrierten Anschlusskasten mit der Geräuschisolierung verfügt. Der Deckenauslass enthält auch eine einstellbare Frontplatte, deren Schlitz auf 10-30 mm für die Erhöhung der Reichweite vom Luftstrom 0,2 gestellt werden kann. Dank dieser Möglichkeit kann das geforderte Luftverteilungsmuster nach der aktuellen Bauverfügung oder nach den Ansprüchen der Kunden erzielt werden.

Dieser Deckenauslass kann auch für die Abluft verwendet werden und ist für die sichtbare Montage bestimmt.

TSR 125 besteht aus der Frontplatte und aus einem Anschlusskasten mit der Schalldämmung, der über die Gummidichtung und Regulierklappe verfügt. Die Frontplatte besteht aus dem schalldämmenden Material. Der Schlitz ist im Umfang von 10, 20 und 30 mm verstellbar. Der Anschlusskasten enthält die Anschlüsse für die Druckmessung.

Der Deckenauslass TSR dient für die Verteilung der gekühlten Luft mit der maximalen Temperaturdifferenz dT = 12 K.

Das Material der Frontplatte und des Anschlusskastens besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TSR kann durch das Aufhängen oder direkt in die Decke montiert werden. Bei der Montage in die Decke wird die Frontplatte entfernt und der Anschlusskasten wird mithilfe von Schrauben direkt an die Decke befestigt. Im Fall der Montage durch das Aufhängen wird der Anschlusskasten mithilfe von Montagekonsolen befestigt.

Rundes Zuluftventil TFFC RAL9003 mit der einstellbaren Zentralscheibe mit der Fixationsmöglichkeit der Position mithilfe von der Gegenmutter. Es ist möglich, den Gesamtdruck und damit auch den Luftvolumenstrom stufenlos einzustellen.

Zum Bestandteil der Packung von Ventilen TFFC gehört auch das Montagerahmen.

Die Ventile sollten nur für die Zuluft angewendet werden.

TFF ist ein rundes Zuluftventil geeignet für die Deckenmontage. Es besteht aus der Einströmdüse und einer Zentralscheibe, die mit dem schalldämmenden Material beschichtet ist.

Die TFF Ventile werden aus dem verzinkten Stahlblech mit dem Anstrich RAL9003 hergestellt.

Dank ihren technischen Eigenschaften verfügen die Ventile über breite Anwendungsmöglichkeiten. Die Reichweite und der Druckverlust können durch das Drehen der Zentralscheibe reguliert werden.

Das Ventil TFF eignet sich auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft der gekühlten Luft ΔT = 10K.

TFF wird mithilfe der Federn einfach entweder in das Montagerahmen RFU oder direkt an das Rohr befestigt werden.

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFFC 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.
