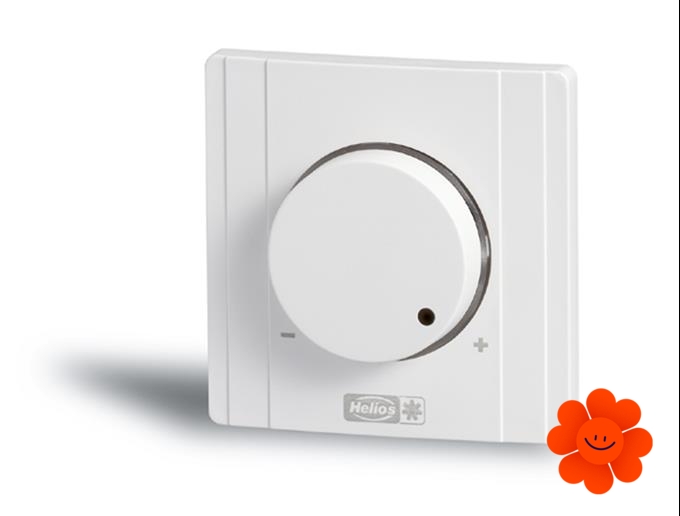

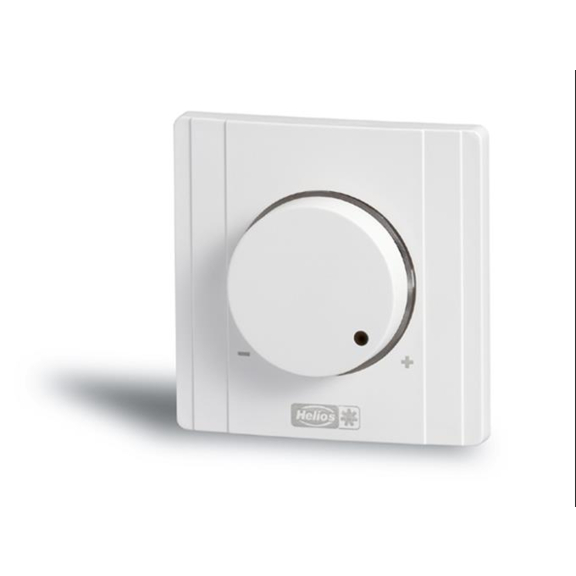

Helios PU 10 Drehzahl-Potentiometer - stufenlose Regelung, Unterputz

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 100 mm) und Wandgitter (□E 140 mm).

ZN 715 ist ein Gerät, das für die Abschaltverzögerung von Axial- und Radialventilatoren bestimmt ist. Die Dauer der Nachlaufzeit ist fest bestimmt auf circa 15 min. (± 1 min). Der Einschalter wird durch den Schalter von Innenraumbeleuchtung oder durch den Knopf gesteuert.

Technische Parameter:

• fest eingestellte Zeit
• er ist in einem Plastikgehäuse integriert, das unter Schalter platziert werden kann
• Nachlaufintervall Typ 708 – 7±1 Minute (geeignet für WC)
• Nachlaufintervall Typ 715 – 15±1 Minute (geeignet für Badezimmer)

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 200 ED in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung. Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Die Rückschlagklappe hat dichte Ausführung nach der Norm ÖN M 6027. Die Flügelklappe wird aus Rahmen und Silikonmembran gebildet. Die Klappe eignet sich für die Installation in vertikale oder horizontale Lage. Die Montage wird durch den Einschub in das Rohr realisiert. Die Klappe enthält die Dichtung für die Befestigung und Fixation in Rohr.

• Anwendung in Rundrohr
• Ausführung mit Magnet
• hergestellt aus Kunststoff
• Installation vorrangig in vertikaler Lage

Montage
Es ist notwendig, sich die Luftströmung bewusst zu werden. Die Rückschlagklappe muss demontiert werden und für den Service und Bedienung zugänglich sein. Die Achse der Rückschlagklappe muss immer in horizontaler Lage sein. Die Teildrehung der Achse verhindert richtiges Funktionieren. Legen Sie die Rückschlagklappe RSKW 160 in Rohr senkrecht, max. 0°– 5° gegen Richtung der Luftströmung Für die Sicherstellung von einfacheren Service ist es empfohlen, die Klappe in das Revisionsstück RD - Instabox zu montieren.

Selbsttätige Überdruckjalousie für vertikale Montage an die Außenwand. Sie hat profilierte Lamellen und arbeitet sehr gut auch bei niedrigen Luftgeschwindigkeiten. Die Höchstluftgeschwindigkeit ist 12 m/s. Die Überdruckjalousie wird aus einem stoßfesten Nylonmaterial hergestellt, das gegen Witterungseinflüsse und UV-Strahlung beständig ist. Die Überdruckjalousien werden sehr einfach montiert, Schrauben und Dübel sind beigefügt.

Ein Türlüftungsgitter aus dem Kunststoff, das die Zuluft in Sozialeinrichtungen und andere Räume ermöglicht. Es wird in den Ausschnitt in der Tür montiert werden und besteht aus zwei Teilen, die nach der Aufschiebung von beiden Seiten mit den Schrauben festgezogen werden.

Einphasiger Triac-Drehzahlsteller REB 1 N wird für stufenlose Drehzahlregulierung des Ventilators und gleichzeitig als Schalter benutzt. Minimale Drehzahl des Ventilators kann nach der Abnahme von Deckung durch die Teildrehung des Regelelements eingestellt werden.

Der Drehzahlsteller kann intensives Motorengeräusch vor allem bei niedrigen Umdrehungen verursachen. In solchem Fall ist es notwendig, den Transformatorregler anzuwenden.

Diese Art eignet sich für die Aufputz-Montage.

Doppelflügel-Rücksaugeklappe aus dem Kunststoff mit Feder

Geeignet für Ventilatoren BF, bzw. IF

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 125 mm) und Wandgitter (□E 160 mm).

HIG 2 dient als externer Feuchtigkeitssensor und Nachlaufzeit für die Steuerung von DCV Systemen, Ventilatoren, Entfeuchtern und Luftbefeuchtern.

• er schaltet sich nach der Einstellung bei relativer Feuchtigkeit ein
• Arbeitsbereich 40–90 %

• Einstellung der Nachlaufzeit 1–25 min

Wand-Satz BVK

Wand-Satz BVK besteht aus flexiblem Aluminiumrohr (Länge 350 mm und øD 150 mm) und Wandgitter (□E 180 mm).

RKK 125 Rückschlagklappe in das Rohr mit dem Durchmesser von 120 mm. Die Klappe wird aus stoßfestem Kunststoff mit der  "Schmetterlingsausführung" hergestellt. Sie soll nur in waagerechtem Rohr mit der Achse von Klappen in vertikaler Lage installiert werden.
